교정성적서의 이해
측정기 교정결과 양호한 상태로 판명된 경우에는 교정성적서를 발급하고, 측정기에는 교정필증 및 스티카(라벨) 부착하여 교정 실시 여부를 증명하게 된다.
교정성적서 교정결과 란에는 보정값, 지시값 등이 주어지고, 교정결과의 신뢰구간을 측정불확도(Uncertainty)로 표시하여 제시하게 된다.

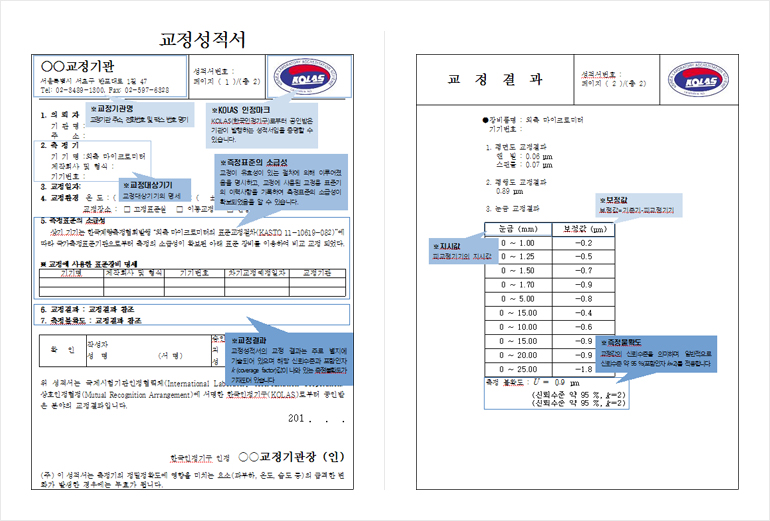

KOLAS공인성적서(예시)
교정성적서의 활용
측정결과의 보정
제품의 측정값에 교정성적서의 교정결과를 보정하여 최종 측정값을 산출한다.

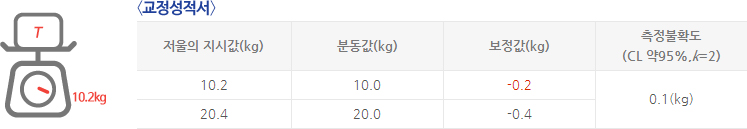

예시) 제품의 측정값이 10.2 kg이나 해당구간의 보정값이 -0.2 kg이므로 최종 측정값은 10.0 kg이 된다.
측정기 합격(사용)여부 판정
측정불확도값을 적용하여 해당 측정기의 합격(사용)여부를 판정한다.
외측마이크로미터(0-25 mm)
예시1) 측정불확도 = 3 μm (신뢰수준 약 95 %, k＝2) ▷ 합 격
예시2) 측정불확도 = 5 μm (신뢰수준 약 95 %, k＝2) ▷ 불합격
마이크로미터의 종합 오차(KSB 5202, 5255) (단위:μm)
| 최대 측정길이(mm) | 외측 마이크로미터 | 내측 마이크로미터 | 깊이 마이크로미터 |
| 50 이하 | ±4 | ±6 | ±8 |
| 50 초과 100 이하 | ±5 | ±6 | ±9 |
| 100 초과 150 이하 | ±6 | ±7 | ±10 |
검사에 적합한 측정기 선정시 적용
측정불확도값을 고려하여 제품검사에 적합한 측정기를 선정할 수 있다. 일반적으로 검사에 사용되는 측정기는 제품의 요구 허용오차에 대해 4배 정도 높은 것을 사용하는 것이 적절하다.
< 4대1 이론 >
"측정되는 것"의 불확도 : "측정하는 것"의 불확도 = 4 : 1
예시) 제품 허용오차가 1000.0 mm ±0.5 mm 인 경우 검사용 버니어캘리퍼스의 요구 측정불확도는 0.5 mm 의 1/4인 0.13 이하이어야 한다.

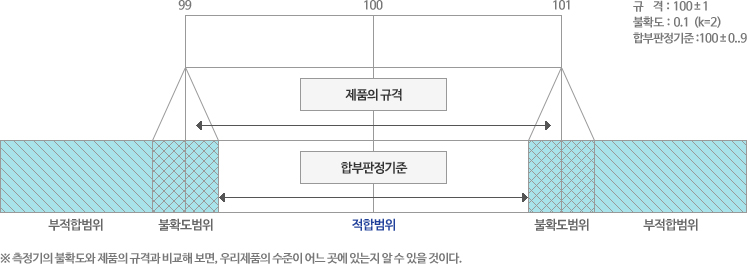

제품검사 합부판정기준의 설정
측정기의 오차로 인한 불량제품의 출하 예방을 위해 교정성적서의 측정불확도를 제품의 규격에 적용하여 합부판정기준을 설정한다.
예시) 교정성적서의 측정불확도가 0.1 인 측정기로 제품규격이 100 ± 1 인 제품을 검사할 경우 합부판정기준은 측정불확도를 고려하여 100 ± 0.9로 설정한다. 이 경우 측정오차에 의한 불량제품의 출하 가능성을 예방할 수 있다.
